Fabriquer une porte de garage à 4 vantaux

Fabriquer une porte de garage à 4 vantaux est possible en concevant deux paires de battants manuels, à condition que la baie, le cadre, les paumelles, les arrêts et les ancrages supportent les charges réelles. Le débattement, le vent, le seuil et le verrouillage doivent être résolus avant l’assemblage. La principale limite concerne le support : sans connaissance des dimensions, des matériaux, du poids et de la structure existante, aucune section universelle ne peut être retenue.

La méthode consiste donc à partir de l’ouverture, à répartir les charges sur quatre vantaux, puis à contrôler chaque liaison entre la porte et le bâtiment. Une modification du linteau ou l’ajout d’une motorisation ne relève pas d’un simple assemblage de bricolage.

La configuration à quatre vantaux convient-elle à l’ouverture ?

Le premier contrôle porte sur le débattement disponible. Une porte à quatre vantaux ne convient que si les deux paires de battants peuvent s’ouvrir sans rencontrer un mur, un véhicule, un poteau, un équipement ou une zone de circulation. Il faut aussi vérifier que le seuil, le sol et les éventuels obstacles permettent une fermeture complète.

Avant de fabriquer les cadres, relevez et examinez :

• la largeur et la hauteur réellement utilisables de la baie ;
• la planéité et l’état des tableaux, du linteau et du seuil ;
• l’espace nécessaire au mouvement des quatre battants ;
• la position souhaitée des lignes de fermeture ;
• le sens d’ouverture de chaque paire ;
• la présence d’un vent exposant directement la porte ;
• la possibilité d’ancrer le cadre dans un support suffisamment résistant ;
• la place disponible pour les arrêts en position ouverte et fermée.

La configuration doit ensuite être dessinée en vue de face et en vue de dessus. Ce plan permet de visualiser les quatre vantaux, leurs jeux de fonctionnement, le point de rencontre des battants et les zones où les efforts seront transmis au cadre. Il ne s’agit pas seulement de diviser la largeur de la baie en quatre : le poids de chaque vantail, la rigidité de son cadre et la position des paumelles influencent directement la tenue de l’ensemble.

Le vent est un point à traiter avant le choix du remplissage. Une surface pleine ne sollicite pas la porte comme un assemblage ajouré. La décision dépend donc du produit fabriqué, de son matériau, de son exposition et de la solidité du support. Il faut éviter de choisir une section de profilé, une épaisseur de panneau ou un nombre de fixations à partir d’une règle générale non adaptée au projet.

L’erreur la plus pénalisante consiste à fabriquer les vantaux avant d’avoir validé la baie et les ancrages. Une porte correctement assemblée peut devenir inutilisable si le cadre ne peut pas être fixé dans le support, si les battants se gênent à l’ouverture ou si les charges sont reportées sur une maçonnerie insuffisante.

Pour le contexte administratif français, les règles dépendent notamment de la nature de la modification et de la situation du projet. Consultez les informations de Service-Public.fr et le texte applicable sur Légifrance sans transposer automatiquement une règle à une autre configuration.

Comment concevoir les cadres sans affaissement ?

La conception doit suivre l’ordre des charges, des liaisons et des mouvements. Commencez par définir la géométrie de la baie, puis la répartition des vantaux, avant de choisir les éléments de structure. Les sections ne peuvent pas être déterminées sérieusement sans connaître les dimensions, les matériaux, le poids des battants et le support.

Procédez dans cet ordre :

1. Définir le cadre dormant.
   Il doit reprendre les efforts transmis par les quatre vantaux et offrir des zones d’ancrage continues et accessibles. Sa géométrie doit être compatible avec les tableaux, le linteau et le seuil existants.
2. Répartir les vantaux.
   Chaque battant doit être identifié selon sa position : extérieur ou intérieur, gauche ou droit, côté paumelles ou côté fermeture. Cette distinction évite les inversions lors de la fabrication et permet de positionner correctement les butées et le verrouillage.
3. Évaluer les charges.

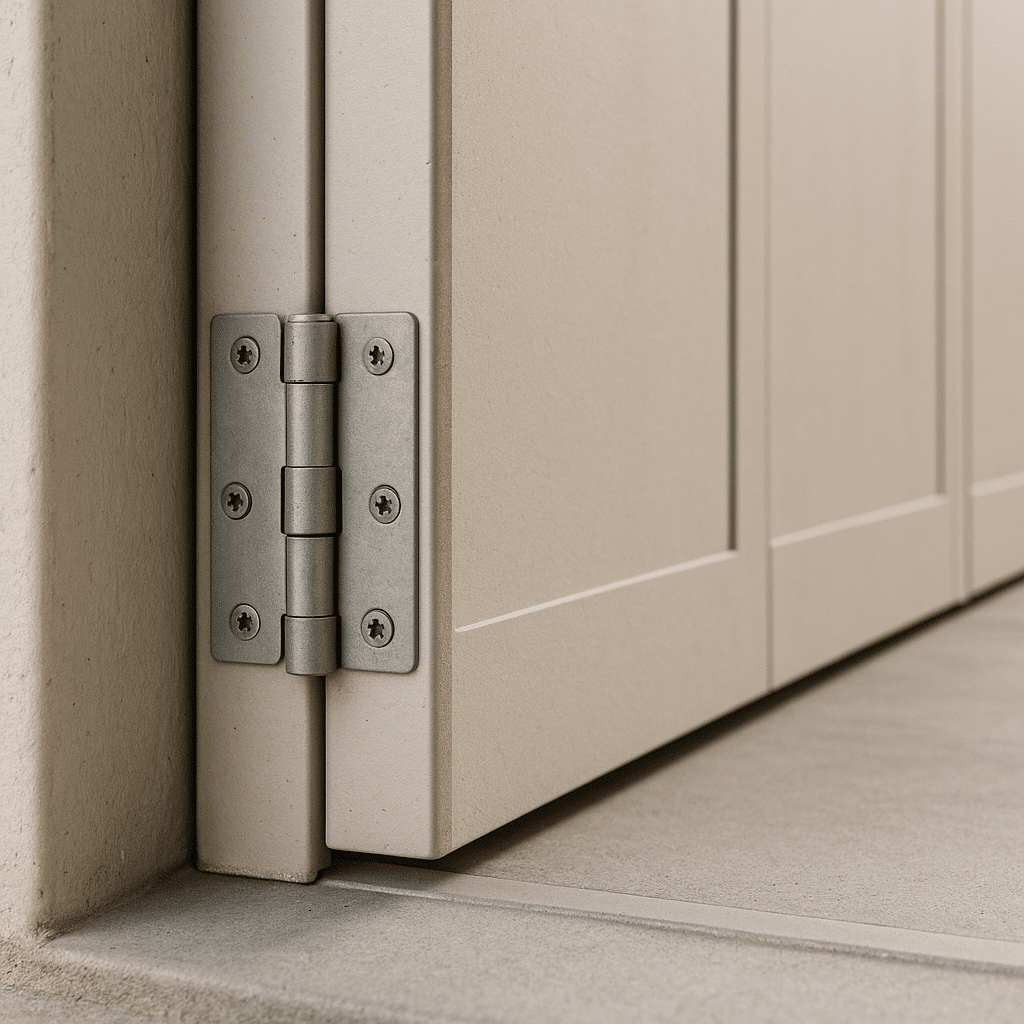

   Le poids de chaque vantail est repris principalement par les paumelles et par le cadre. Plus un battant est lourd ou large, plus les efforts sur ces liaisons deviennent déterminants. Il faut également tenir compte des sollicitations dues au vent et aux manœuvres.
4. Positionner la quincaillerie.
   Les paumelles, arrêts, verrous et organes de fermeture doivent être compatibles avec le matériau du cadre et du support. Leur nombre, leur capacité et leur mode de fixation ne doivent pas être choisis indépendamment du poids réel des vantaux.
5. Prévoir la rigidité des battants.
   Un cadre qui se déforme peut provoquer un frottement au seuil, un défaut d’alignement ou une fermeture difficile. Les assemblages doivent maintenir la géométrie du vantail pendant la manutention et l’usage.
6. Contrôler les ancrages.
   Une fixation ne vaut que par le support dans lequel elle est réalisée. Il faut identifier la nature du mur, son état et les zones réellement disponibles pour transmettre les efforts. L’apparence d’une maçonnerie ne suffit pas à valider sa capacité.

Un dossier de fabrication utile comprend au minimum un relevé de la baie, un plan des quatre vantaux, le sens d’ouverture, la position des paumelles, les points d’arrêt, le dispositif de verrouillage et le principe d’ancrage. Il doit aussi préciser le matériau retenu et le poids estimé de chaque vantail avant la commande des composants.

Évitez de poser les paumelles uniquement en fonction de l’esthétique ou de leur facilité d’accès. Elles doivent transmettre les charges au cadre sans créer de faiblesse locale. De même, un verrouillage central unique ne doit pas être considéré comme suffisant par principe : la fermeture doit maintenir les vantaux dans leur position et limiter les mouvements parasites, selon la conception retenue.

Le cadre et les vantaux doivent être contrôlés séparément avant la pose définitive. Vérifiez l’équerrage, la rigidité des assemblages, la bonne implantation de la quincaillerie et l’absence de déformation visible. Si le linteau, les tableaux ou le seuil doivent être modifiés pour rendre la porte compatible, arrêtez la fabrication et faites examiner la structure par un professionnel compétent.

Dans quel ordre assembler et poser la porte ?

L’ordre de travail doit empêcher que le poids des vantaux ou les défauts de la baie ne soient découverts après la fixation définitive.

1. Valider le relevé et le plan

Commencez par comparer les dimensions relevées sur la baie avec le plan du cadre et des quatre vantaux. Contrôlez le débattement dans les deux sens d’ouverture, la position des lignes de rencontre et l’emplacement du verrouillage. Le plan doit également montrer les points d’ancrage et les zones d’arrêt.

Ne lancez pas la découpe si le sens d’ouverture, le niveau du seuil ou la place disponible ne sont pas tranchés. Une erreur à ce stade peut imposer de refaire plusieurs éléments.

2. Assembler les cadres au sol

Assemblez chaque cadre de vantail sur une surface stable. Contrôlez l’équerrage et la rigidité avant de poser le remplissage ou les éléments qui augmenteront le poids. Identifiez clairement chaque battant afin de respecter sa position lors de la pose.

Cette étape sert à vérifier la cohérence de la fabrication, mais elle ne permet pas à elle seule de valider la résistance des ancrages dans la baie.

3. Préparer le cadre dormant

Présentez le cadre dormant dans l’ouverture sans le charger avec les vantaux. Vérifiez son alignement avec les tableaux, le linteau et le seuil, puis repérez les points de fixation compatibles avec le support. Toute reprise de maçonnerie ou modification du linteau doit être traitée séparément, car elle peut affecter la structure du garage.

Le cadre ne doit pas être fixé dans une zone friable, instable ou inadaptée aux efforts attendus. Les ancrages doivent être choisis avec la notice des composants et en fonction du support réel.

4. Fixer et contrôler le cadre

Après la mise en place, contrôlez l’aplomb, le niveau, l’équerrage et la stabilité du cadre avant d’accrocher les battants. Une fixation définitive ne doit pas masquer un défaut d’alignement. Le contrôle doit porter sur toute la baie, et pas uniquement sur le côté où se trouve la première paire de vantaux.

5. Accrocher les quatre vantaux

Installez les vantaux avec une manutention adaptée à leur poids. Ne forcez pas sur les paumelles pour corriger un cadre mal positionné. Accrochez les battants selon leur repérage, puis vérifiez séparément le mouvement de chaque paire et la fermeture de l’ensemble.

Le contrôle doit porter sur :

• le frottement au sol ou sur le cadre ;
• l’alignement des battants ;
• la rencontre correcte des vantaux ;
• la tenue des paumelles ;
• le fonctionnement des arrêts ;
• la possibilité de fermer sans effort excessif.

6. Régler le verrouillage

Le verrouillage se règle une fois les battants correctement alignés. Les points de fermeture doivent rester accessibles, ne pas provoquer de contrainte excessive et maintenir la porte fermée sans déformer les cadres. Ajoutez les arrêts d’ouverture afin d’éviter qu’un battant ne soit retenu uniquement par sa quincaillerie.

7. Effectuer le contrôle final

Manœuvrez chaque vantail séparément, puis les deux paires ensemble. Contrôlez la fermeture complète, la stabilité en position ouverte et la facilité de verrouillage. Examinez les ancrages après les premières manœuvres : tout jeu, déplacement ou déformation impose l’arrêt de l’utilisation et une reprise de la conception.

L’erreur à éviter est de compenser un défaut de structure par un réglage de quincaillerie. Un réglage peut corriger un alignement limité, mais il ne remplace ni un cadre correctement dimensionné ni un ancrage adapté au support.

Quelles limites pour la motorisation et l’urbanisme ?

Une porte battante manuelle à quatre vantaux ne devient pas automatiquement motorisable parce qu’elle fonctionne à la main. La motorisation ajoute des efforts, des contraintes de compatibilité et des exigences liées à la sécurité du mouvement. Le poids, la géométrie, le sens d’ouverture, les arrêts, le verrouillage et la solidité du cadre doivent être compatibles avec la notice du système choisi.

La motorisation doit donc être étudiée après la conception de la porte, et non utilisée pour corriger une porte qui frotte, qui s’affaisse ou qui se verrouille mal. La modification d’un linteau, la reprise d’un support ou l’adaptation structurelle de la baie restent des opérations à confier à un professionnel. Il en va de même lorsque le poids des vantaux ou l’état de la maçonnerie ne peuvent pas être évalués de manière fiable.

Pour l’urbanisme, ne déduisez pas une formalité unique du seul remplacement ou de la fabrication de la porte. Le contexte du bâtiment, la nature exacte des travaux et les règles locales peuvent modifier l’analyse. La décision utile consiste à distinguer trois sujets : la faisabilité mécanique de la porte, la capacité du support à reprendre les charges et le cadre administratif applicable au projet.

Fabriquer une porte de garage à 4 vantaux est donc envisageable pour une configuration manuelle clairement définie, mais pas à partir d’un modèle universel. Le choix doit partir de la baie, du débattement et du support, puis intégrer le poids de chaque battant, les paumelles, les arrêts, les ancrages et le verrouillage. Si le cadre ou le linteau doit être modifié, ou si une motorisation est envisagée, la conception doit être reprise avec un professionnel avant toute fabrication définitive.
