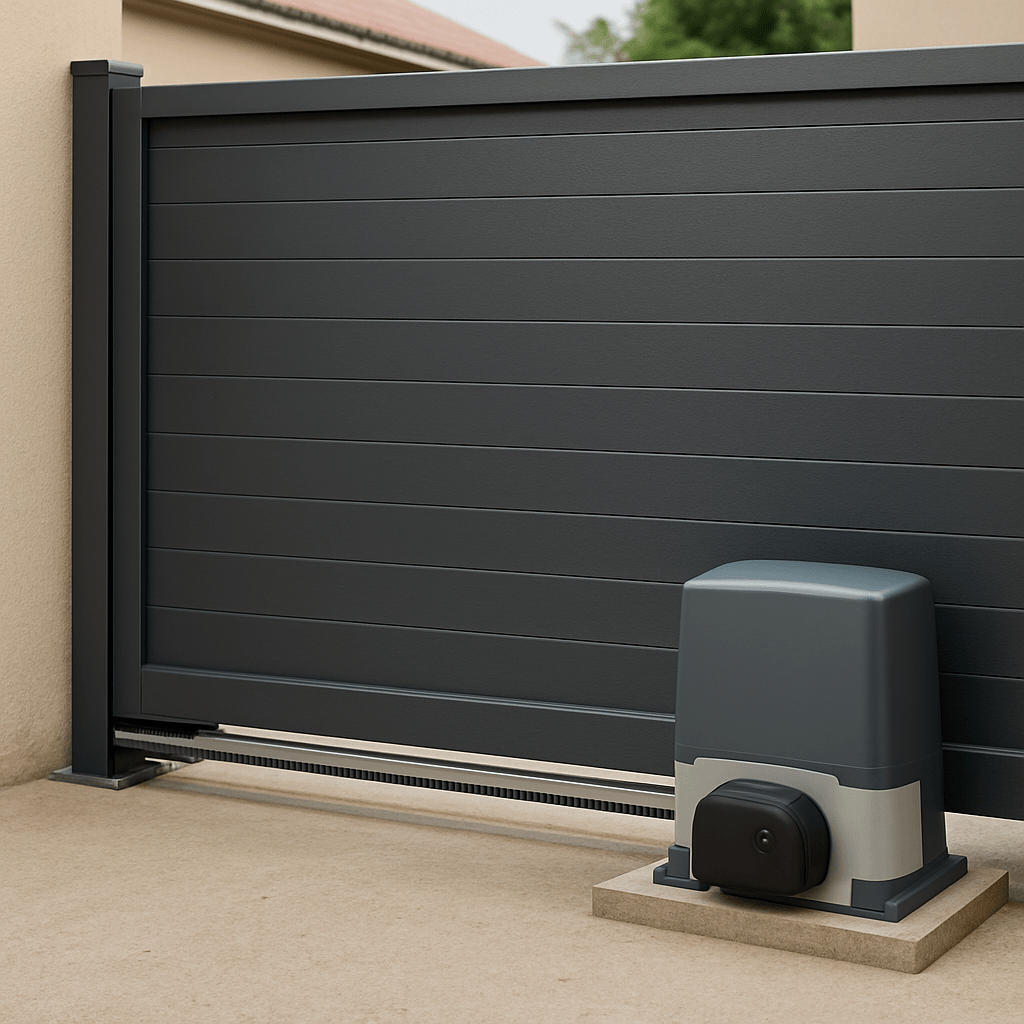

Motorisation de portail coulissant : installation

Un portail coulissant ne doit être motorisé que s’il se déplace librement et si le moteur est adapté au poids du vantail et à son type d’utilisation. En pratique, l’implantation du moteur, la crémaillère, les fins de course, les dispositifs de sécurité et les réglages dépendent du modèle choisi. La notice du fabricant reste donc la référence pour l’installation réelle.

Installer une motorisation sur un portail coulissant ne consiste pas simplement à fixer un moteur à proximité du vantail. Le fonctionnement mécanique du portail doit d’abord être satisfaisant, puis le motoréducteur et ses accessoires doivent être sélectionnés en fonction de l’installation. FAAC indique notamment que le poids du vantail et le type d’utilisation font partie des deux éléments fondamentaux à considérer pour choisir un automatisme de portail coulissant.

La méthode ci-dessous permet d’organiser le projet dans le bon ordre : vérifier le portail existant, choisir une motorisation compatible, préparer son implantation, installer la transmission puis contrôler les sécurités et le fonctionnement. Les dimensions, distances de pose, branchements et réglages précis ne peuvent cependant pas être généralisés : ils doivent être repris dans la documentation du modèle effectivement installé.

Le portail est-il prêt à être motorisé ?

Avant de choisir ou d’installer un moteur, vérifiez d’abord le fonctionnement manuel du portail. Le vantail doit pouvoir parcourir sa course normalement, sans défaut mécanique évident susceptible d’être masqué ou aggravé par l’automatisation. Une motorisation ne doit pas servir à compenser un portail qui fonctionne déjà mal.

Le premier contrôle porte donc sur l’ensemble mécanique existant. Il faut examiner le portail dans sa configuration réelle et identifier tout ce qui pourrait gêner son déplacement : guidage, roulement, rail lorsqu’il existe, butées, structure du vantail et support destiné à recevoir la motorisation.

Une vérification pratique peut être menée dans cet ordre :

• déverrouiller le portail s’il possède déjà un automatisme et contrôler son déplacement manuel ;
• observer toute la course d’ouverture et de fermeture ;
• rechercher un frottement, un point dur, un blocage ou un mouvement anormal ;
• contrôler visuellement le guidage et les éléments qui maintiennent le vantail ;
• vérifier que le futur emplacement du moteur dispose d’un support compatible avec les prescriptions de pose du fabricant ;
• identifier l’alimentation disponible avant de sélectionner définitivement la motorisation ;
• repérer les zones dans lesquelles le mouvement du portail pourrait créer un risque d’écrasement, de cisaillement ou de coincement.

Cette dernière vérification est particulièrement importante. Pour les installations entrant dans son champ d’application, l’arrêté du 21 décembre 1993 relatif aux portes et portails automatiques et semi-automatiques sur les lieux de travail prévoit notamment la protection des zones d’écrasement, de cisaillement et, lorsqu’elles existent, de coincement. Il prévoit également que certaines situations dangereuses provoquées par le mouvement doivent entraîner son interruption.

Ces dispositions ne doivent toutefois pas être transposées automatiquement à n’importe quel portail de maison individuelle : le texte cité vise les lieux de travail. Pour une installation résidentielle, il faut vérifier les règles effectivement applicables au projet et suivre les prescriptions du fabricant.

Erreur à éviter : acheter le moteur avant d’avoir contrôlé le portail et son environnement. Un moteur adapté sur le papier ne corrigera ni un mauvais coulissement ni un support inadapté.

Comment choisir moteur et accessoires ?

Le choix du moteur commence par les caractéristiques réelles du portail, et non par la puissance apparente ou le prix du kit. FAAC indique deux critères fondamentaux pour sélectionner un automatisme de portail coulissant : le poids du vantail et le type d’utilisation. Le fabricant propose d’ailleurs plusieurs familles et technologies de motoréducteurs destinées à des contextes différents.

Il faut donc commencer par identifier précisément le portail : son type, son poids lorsqu’il est connu ou documenté, son mode de guidage et les conditions dans lesquelles il sera utilisé. La fréquence d’ouverture d’un portail de maison et celle d’un accès collectif, commercial ou industriel ne conduisent pas nécessairement au même choix.

La vérification peut suivre cet ordre :

1. Identifier le portail : relever les informations disponibles sur le vantail et son installation.
2. Déterminer son poids : utiliser une donnée fiable provenant du fabricant, de l’installateur ou de la documentation du portail lorsqu’elle existe.
3. Définir le type d’utilisation : tenir compte de la fréquence et du contexte d’ouverture du portail.
4. Identifier l’alimentation disponible : la gamme FAAC comprend notamment des motoréducteurs utilisant des alimentations différentes ; le choix doit donc correspondre à l’installation électrique réelle.
5. Vérifier la compatibilité du moteur : comparer les caractéristiques du portail aux limites et conditions données dans la fiche technique et la notice du motoréducteur envisagé.
6. Identifier les dispositifs de sécurité nécessaires : ils dépendent du produit, de la configuration du portail, de ses zones dangereuses et du cadre dans lequel il est utilisé.
7. Vérifier les accessoires compatibles : cellules, commandes, signalisation ou autres équipements doivent être compatibles avec l’automatisme retenu.

La gamme présentée par FAAC montre pourquoi il ne faut pas raisonner à partir d’un schéma universel. Certains automatismes disposent par exemple de fins de course magnétiques, d’autres de fins de course inductives. Certains intègrent également des fonctions de contrôle ou des dispositifs destinés à gérer l’effort et les obstacles. Les équipements présents et leur fonctionnement varient donc selon le motoréducteur.

Les photocellules font également partie des accessoires proposés pour les automatismes de portails coulissants. Leur présence dans une gamme ne suffit cependant pas à déterminer à distance leur nombre, leur emplacement ou la configuration requise pour un projet particulier. Ces éléments doivent être définis à partir de la notice et des risques réellement présents autour du portail.

Dans les installations relevant de l’arrêté du 21 décembre 1993, la position et la présence des dispositifs de détection sont notamment déterminées en fonction des efforts exercés, du type de portail et des zones à protéger. Cette logique rappelle un principe essentiel : la sécurité doit être étudiée sur l’installation complète et non en choisissant isolément un accessoire.

Erreur à éviter : sélectionner un kit uniquement parce que son moteur semble suffisamment puissant. Le poids du vantail, le type d’utilisation, l’alimentation, les équipements de sécurité et la compatibilité des accessoires doivent être vérifiés ensemble.

Comment positionner moteur et crémaillère ?

Le moteur et la crémaillère doivent être positionnés à partir de la notice du modèle retenu. Il n’existe pas de distance de pose universelle applicable à toutes les motorisations : la géométrie du motoréducteur, son système de fixation, son pignon et le type de crémaillère déterminent l’implantation correcte.

Avant toute fixation définitive, il faut donc travailler à partir du portail en place et de la documentation du fabricant.

Commencez par déterminer l’emplacement du motoréducteur. Son support doit permettre la fixation prévue par le fabricant et son positionnement doit permettre au pignon de travailler correctement avec la future crémaillère pendant toute la course du vantail.

La méthode consiste ensuite à présenter les différents éléments avant de les immobiliser définitivement :

1. repérer l’emplacement du moteur conformément au plan d’installation de sa notice ;
2. contrôler que cet emplacement reste compatible avec le mouvement complet du portail ;
3. présenter le motoréducteur et vérifier sa position par rapport au vantail ;
4. positionner la crémaillère en tenant compte du pignon du moteur ;
5. contrôler progressivement son alignement sur toute la course ;
6. vérifier que la transmission ne crée pas de contrainte anormale sur le portail ;
7. installer et régler les éléments de fin de course conformément au système prévu sur le modèle ;
8. effectuer les contrôles prescrits par la notice avant la mise en mouvement motorisée.

La crémaillère transmet le mouvement du pignon au vantail. Son alignement est donc essentiel. Une pose irrégulière peut provoquer un fonctionnement saccadé, une mauvaise transmission du mouvement ou des contraintes mécaniques qui n’existaient pas lorsque le portail était déplacé manuellement.

Il faut notamment éviter de considérer la crémaillère comme un moyen de corriger la trajectoire du portail. Le vantail doit être correctement guidé indépendamment de la motorisation.

Les fins de course demandent la même prudence. Leur technologie n’est pas identique sur tous les automatismes. FAAC présente par exemple des motoréducteurs équipés de systèmes magnétiques et d’autres de systèmes inductifs. Leur montage et leur réglage doivent donc suivre les instructions correspondant exactement à la référence installée.

Il faut également conserver une possibilité de manœuvre adaptée aux situations prévues par le fabricant. Certains motoréducteurs disposent d’un système de déverrouillage permettant d’actionner manuellement le portail dans certaines circonstances. Pour les installations entrant dans le champ de l’arrêté du 21 décembre 1993, le portail destiné au passage de véhicules doit notamment pouvoir être ouvert manuellement afin de permettre de dégager une personne accidentée.

Erreur à éviter : fixer définitivement le moteur puis essayer d’adapter la crémaillère à une implantation approximative. L’alignement moteur, pignon, crémaillère et vantail doit être vérifié comme un ensemble avant les réglages définitifs.

Comment tester et mettre en service ?

La mise en service ne se limite pas à vérifier que le portail s’ouvre avec une télécommande. Elle doit confirmer le fonctionnement mécanique, les positions d’arrêt, les dispositifs de sécurité et le comportement de l’automatisme dans les situations prévues par sa notice.

Avant le premier cycle motorisé, il faut reprendre les contrôles mécaniques : fixation du moteur, crémaillère, guidage du portail, fins de course et absence d’obstacle sur le trajet. Les raccordements et la programmation doivent ensuite être réalisés conformément à la documentation du motoréducteur et de sa centrale de commande.

La séquence de vérification peut être organisée ainsi :

1. contrôler une dernière fois le déplacement et le guidage du vantail ;
2. vérifier les fixations du motoréducteur et de la crémaillère ;
3. contrôler les fins de course selon la procédure du fabricant ;
4. vérifier les raccordements et accessoires installés ;
5. effectuer l’apprentissage ou la programmation lorsque le modèle le prévoit ;
6. réaliser les premiers mouvements en restant en mesure d’interrompre immédiatement l’essai ;
7. contrôler l’arrêt en ouverture et en fermeture ;
8. tester individuellement les dispositifs de détection et de sécurité prévus par l’installation ;
9. vérifier le comportement du portail face aux situations de sécurité décrites dans la notice ;
10. tester le dispositif de déverrouillage ou la manœuvre manuelle lorsque le produit en possède un.

Le réglage de la force ne doit pas être utilisé pour masquer un défaut mécanique. Si le portail peine à se déplacer, se bloque ou présente un comportement irrégulier, il faut en rechercher la cause avant d’augmenter un réglage. Selon le modèle, le contrôle de l’effort peut reposer sur des dispositifs et technologies différents : il faut donc appliquer la procédure spécifique de la motorisation installée.

Pour les portails situés sur des lieux de travail et entrant dans le champ de l’arrêté du 21 décembre 1993, des exigences particulières concernent notamment les situations dangereuses provoquées par le mouvement, la protection des zones d’écrasement et de cisaillement ainsi que, dans certains cas, la détection, la signalisation et la possibilité d’ouverture manuelle. Une installation résidentielle privée ne doit pas être déclarée conforme à ce texte par simple analogie.

La décision de mise en service doit donc intervenir seulement lorsque le portail fonctionne correctement sur toute sa course, que les éléments mécaniques sont correctement installés et que les fins de course, dispositifs de sécurité et réglages prévus par la notice ont été vérifiés. En cas de doute sur l’alimentation électrique, les raccordements ou la sécurité du portail, la mise sous tension ou l’utilisation ne doit pas servir de méthode de diagnostic improvisée.

Conclusion

La réussite d’une motorisation de portail coulissant dépend d’abord de la qualité du portail existant. Il faut vérifier son coulissement avant de choisir le moteur, puis sélectionner l’automatisme selon les caractéristiques du vantail, son utilisation et l’alimentation disponible. L’implantation du motoréducteur, l’alignement de la crémaillère, les fins de course et les dispositifs de sécurité sont ensuite traités comme un ensemble. Enfin, chaque fonction doit être contrôlée avant la mise en service. Sans référence exacte du moteur et caractéristiques documentées du portail, il serait imprudent de donner des distances de pose ou des réglages universels : pour ces paramètres, la notice du fabricant reste la référence du projet.

Sources consultées : FAAC, « Automatismes pour portails coulissants » ; Légifrance, arrêté du 21 décembre 1993 relatif aux portes et portails automatiques et semi-automatiques sur les lieux de travail. Sources vérifiées le 20 août 2026.
